V tem projektu bomo videli, kako osvetliti LED brez programiranja in s programiranjem. V obeh primerih boste potrebovali upor za omejitev toka v LED.

Uporabili bomo upor 220 ohmov, ki bo primeren, če bo vaša LED dioda priključena na 3,3 V ali 5 V.

Na kakšen način bi morali priključiti LED?

LED ni mogoče priključiti v nobeni smeri: najdaljši ali ukrivljeni zatič, imenovan Anoda, mora biti priključen na + terminal vaše plošče Arduino.

Nasprotno pa se katoda, ki je desna ali krajša noga, poveže z GND vaše plošče Arduino.

Vklopite LED

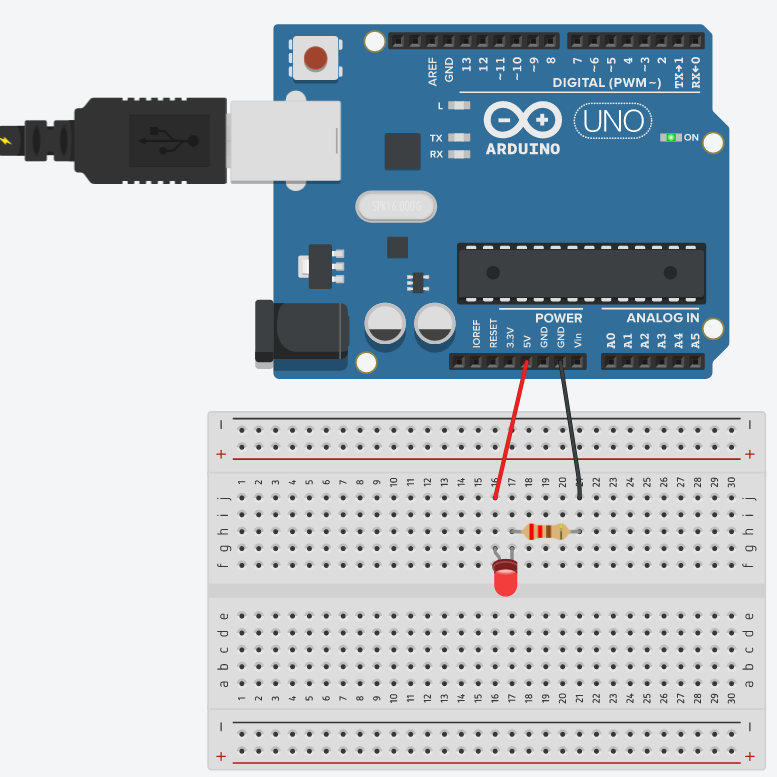

Tukaj bomo videli, kako prižgemo rdečo LED brez programiranja, tako da jo priključimo na 5V ali 3,3V pin plošče Arduino in na njeno maso:

Tukaj je rezultat na tinkercad:

Program LED

Zdaj bomo videli, kako programirati vašo LED, da na primer utripa. Tukaj je slika vezja:

int LED=7;
void setup()
{
  pinMode(LED, OUTPUT);
}

void loop()
{
  digitalWrite(LED, HIGH);
}

Tukaj je rezultat na tinkercad:
