Comment utiliser Tinkercad ? Quels sont ses avantages par rapport aux autres simulateurs ?

Introduction

Tinkercad est un programme de modélisation 3D en ligne gratuit. S’exécutant dans un navigateur Web, il est connu pour sa simplicité et sa facilité d’utilisation.

Depuis qu’il a été publié en 2011, il est devenu une plate-forme populaire pour la création de modèles pour l’impression 3D ainsi que pour la création de circuit électronique. C’est en ce sens que nous allons l’utiliser.

Sommaire masquer

1 Comment utiliser Tinkercad ? Quels sont ses avantages par rapport aux autres simulateurs ?

1.1 Introduction

1.2 Création d'un compte

1.3 Découverte Tinkercad

1.3.1 A) Les composants basiques

1.3.2 B) Circuit déjà fait sur arduino

1.4 Premier circuit

1.4.1 Comment simuler des capteurs qu demandent une action extérieur (soleil, humain...)?

1.5 Tinkercad, le meilleur simulateur sur Arduino ?

1.5.1 Quel simulateur pour les projets de groupe ?

Création d'un compte

Tinkercad est un logiciel gratuit fonctionnant sur un site internet, vous n’aurez donc rien à télécharger. Néanmoins il est exclusivement en anglais.

Vous trouverez le lien du site : ici.

Une fois cliqué sur JOIN NOW, on arrive sur l’image suivante :

Après avoir cliqué vous devez choisir si vous créez un compte personnel, étudiant ou bien professeur.

N’utilisant pas ce logiciel dans un cadre scolaire, nous avons choisit un compte personnel.

Ensuite, on vous demandera le pays dans lequel vous résidez, votre date de naissance, votre adresse mail et un mot de passe pour se connecter au site.

Une fois arrivé sur votre compte, vous verrez différentes catégories : 3D Design, circuit, codeblocks et lessons.

Les parties 3D design et codeblocks permettent de faire des schémas 3D. La partie lessons permet de voir tous les cours suivis (si vous avez crée un compte scolaire).

Et enfin la dernière catégorie : “circuits”, va vous permettre de réaliser vos circuits sur arduino et de les simuler. On clique donc sur create new circuit et on se retrouve pour la découverte de Tinkercad.

Découverte Tinkercad

Voici ce que l’on obtient une fois cliqué sur créer un nouveau circuit :

Comment on peut voir, il y a plusieurs options : la simulation pour simuler votre circuit, le code pour pouvoir programmer votre circuit et tous les composants sur la droite.

A) Les composants basiques

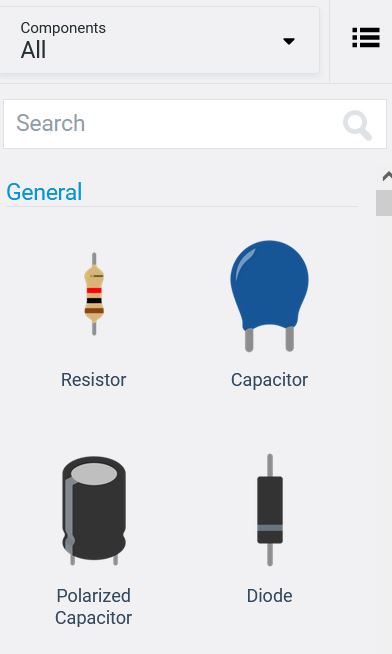

On va d’abord voir les composants que nous propose Tinkercad :

Ici vous allez retrouver tous les composants basiques nécessaires pour réaliser un circuit : des résistances, condensateur, des boutons poussoirs.

Vous trouverez aussi des capteurs moins basique tel que le capteur de distance ou le capteur de température.

Enfin vous avez des appareils de mesure permettant de vérifier le bon fonctionnement de votre circuit : un multimètre et un oscilloscope.

B) Circuit déjà fait sur arduino

Il existe des circuits déjà tout fait sur Arduino qui vont permettront de gagner du temps dans vos projets.

Vous pourrez les modifier à votre convenance. Vous retrouverez tous les projets de base comme le servo-moteur, le potentiomètre, l’écran lcd, les boutons et plein d’autres encore.

Ces circuits pré fait vous permettent de gagner du temps ce qui n’est pas toujours le cas chez ses concurrents.

Voici un exemple avec l’écran lcd :

En lançant un circuit déjà fait, la simulation affiche directement un message à l’écran. On peut modifier ce message dans le code ou bien ajouter des composants en fonction de votre projet.

Premier circuit

On va maintenant voir comment réaliser notre premier circuit en partant d’une page blanche si jamais vous souhaitez tous faire par vous-même. On va faire un circuit avec une led et la programmer pour quelle clignote.

a) Construction du circuit

Une fois sur la page circuit, on va cliquer sur create new circuit :

Dans les composants basics, on va choisir la carte Arduino uno, une résistance, et une led.

Tous les composants sont modifiables :

On peut choisir le nom de la led et la couleur de celle-ci.

Ici on peut choisir le nom de la résistance et sa valeur en ohm. Attention la valeur de base est en kilo-ohm.

Voici ce que l’on obtient :

B) Programmation du Circuit

Maintenant passons au code. Vous avez la possbilité de coder de deux manières : Soit la méthode par bloc ou soit par texte. Dans tous les cas ce choix est réversible car si vous commencez à écrire un texte, vous verrez les blocs qui s’affichent progressivement.

Programmation par texte :

Programmation par bloc :

Pour faire clignoter la led, on doit changer le code. On doit prendre le set pin, le mettre à 2 car la led est branché sur la pin 2. Puis on choisit HIGH pour que la led s’allume ou LOW pour qu’elle reste éteinte.

C) Simulation

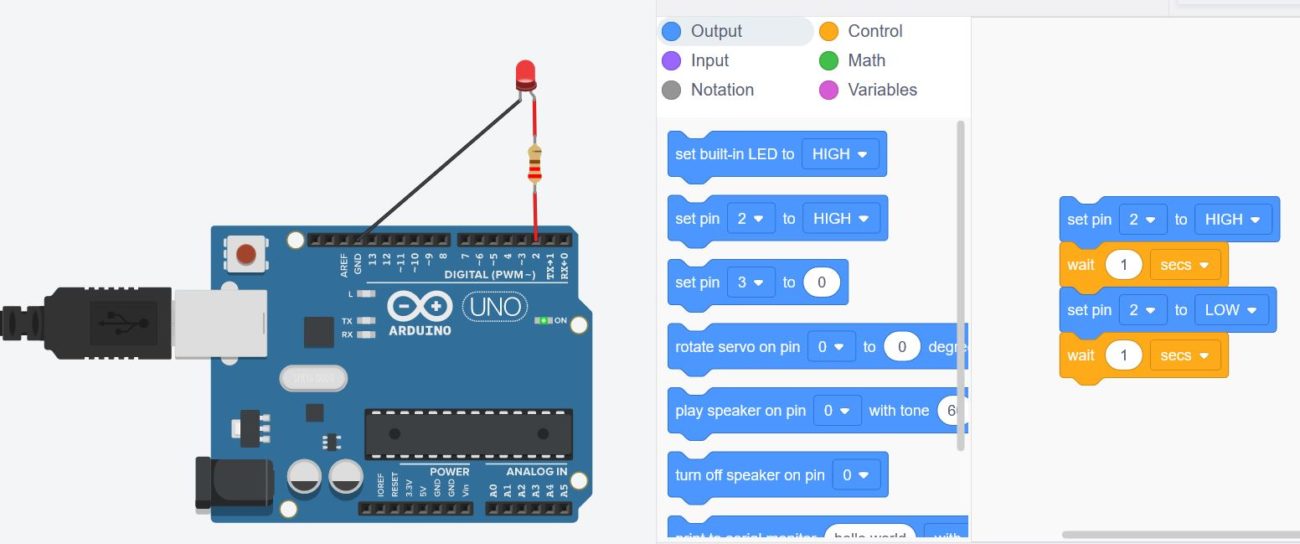

Voici ce que l’on obtient après avoir lancé la simulation :

Le moniteur série

Il y a un moniteur série dans tinkercad qui va vous permettre de lire ce que vous avez affiché depuis votre programme. Celui-ci n’est activable que pendant la simulation. Vous pouvez le trouver en cliquant dans code puis Serial Monitor :

Comment simuler des capteurs qu demandent une action extérieur (soleil, humain...)?

On va maintenant voir comment utiliser des capteurs qui demandent une action extéreur.

On peut citer la photorésistance ou l’on a besoin de soleil pour avoir des valeurs correcte, ou une action humaine pour tourner un bouton poussoir par exemple.

La photorésistance

On va prendre un exemple de circuit avec une photorésistance :

Comme on peut voir ici, en lançant la simulation il y a un soleil qui apparaît et qui permet de changer la luminosité reçue par la photorésistance. On voie ensuite la valeur changer dans notre programme grâce au moniteur série.

Le Potentiomètre

On va maintenant voir un composant qui nécessite une action humaine pour faire varier sa valeur.

Voici un exemple de circuit :

Ici on fait varier la valeur du potentiomètre en le tournant nous-même pendant la simulation.

Tinkercad, le meilleur simulateur sur Arduino ?

Tinkercad est un logiciel de simulation très complet qui rivalise avec ses concurrents. On va donc vous dresser une liste de ses avantages et de ses inconvénients afin que vous puissiez faire votre choix :

Les avantages de Tinkercad :

Il propose des schémas de circuits très esthétique et permet de les simuler. Il est rare pour un simulateur de maîtriser ces deux aspects.

Tinkercad est gratuit, contrairement à la plus part de ces concurrents qui sont payant avec une version d’essaie.

C’est un simulateur fonctionnant avec internet, ce qui vous assure d’avoir la dernière version du logiciel gratuitement.

Quel simulateur pour les projets de groupe ?

Tinkercad est le meilleur logiciel pour les projets de groupe car il est hébergé sur un site internet donc en créant un compte pour le groupe vous pourrez travailler sur le même projet sans devoir vous échanger les fichiers comme sur un autre simulateur.

Les inconvénients de Tinkercad :

Tinkercad est exclusivement en anglais

Contrairement à ses concurrents, il ne possède pas une grande gamme de composants pour personnaliser votre circuit. Il est donc possible que vous ne trouviez pas tous ce dont vous avez besoin. De plus il est impossible d’ajouter des composants contrairement à d’autre concurrent comme Fritzing ou Flowcode ce qui en fait un défaut majeur.

Conclusion

En conclusion est que Tinkercad est un super simulateur pour faire des circuits rapidement, esthétique et que vous pouvez simuler. Il vous faudra juste vérifier que tous les composants que vous voulez utiliser soit disponible avant de vous lancer !!

Vous hésitez encore ? Nous vous invitons à aller voir les autres simulateurs comme Fritzing, Flowcode et Proteus.
